Монолитные и сборно-монолитные
здания разной этажности

Монолитные и сборно-монолитные системы, разработанные нами, с применением технологии BIM, применяемые в строительстве, ориентированы преимущественно на:
-каркасные ригельные и безригельные конструктивные системы;
-бескаркасные конструктивные системы в перекрестно-стеновом или поперечно-стеновом вариантах.

В монолитных и сборно-монолитных зданиях должны предусматриваться температурно-усадочные швы. Их шаг обычно совмещается с технологическими швами, которые предусматривают при бетонировании конструкций здания отдельными захватками. Шаг температурных швов зависит от конструктивной системы здания и типа перекрытий.
При смешанных конструктивных системах, когда первый этаж - каркасный, а верхние этажи - бескаркасные, длину температурно-усадочных отсеков монолитных и сборно-монолитных зданий допускается увеличивать на 20%.

Предлагаем Вам воспользоваться нашими унифицированными решениями, разработанными в BIM, предназначенные для бетонирования, в том числе каркасных и бескаркасных конструкций зданий различной этажности.

Были унифицированы следующие геометрические параметры зданий:
шаг продольных и поперечных стен (пилонов) от 2,7 до 7,2 м,
высота этажей от 2,8 до 4,2 м.

Использование BIM технологии позволило нам получить в различных сочетаниях технологические системы опалубки, в которой используются крупнощитовые, мелкощитовые, блочные и объемно-переставные системы.

В качестве перекрытий используются монолитные неразрезные перекрытия, защемленные в наружных и внутренних стенах при контактных сопряжениях, сборно-монолитные перекрытия и сборное перекрытие из железобетонных плит.
В соответствии с принятой конструкцией перекрытия, выбирается вариант перекрытия лоджий с консольным выпуском монолитной плиты перекрытия, либо из сборных настилов. Во всех случаях зона пересечения перекрытием наружной стены лоджии утепляется.
Остальные конструкции монолитных и сборно-монолитных зданий ( лестницы, лифтовые шахты и пр.) выполняют сборными элементами, из унифицированных изделий, по каталогам производителей.

Эта вариантность позволяет применять опалубку для возведения зданий в различных конструктивных вариантах, с возведением различных наружных стен, в том числе из слоистой кирпичной (каменной) кладки, в виде ненесущих или самонесущих конструкций.

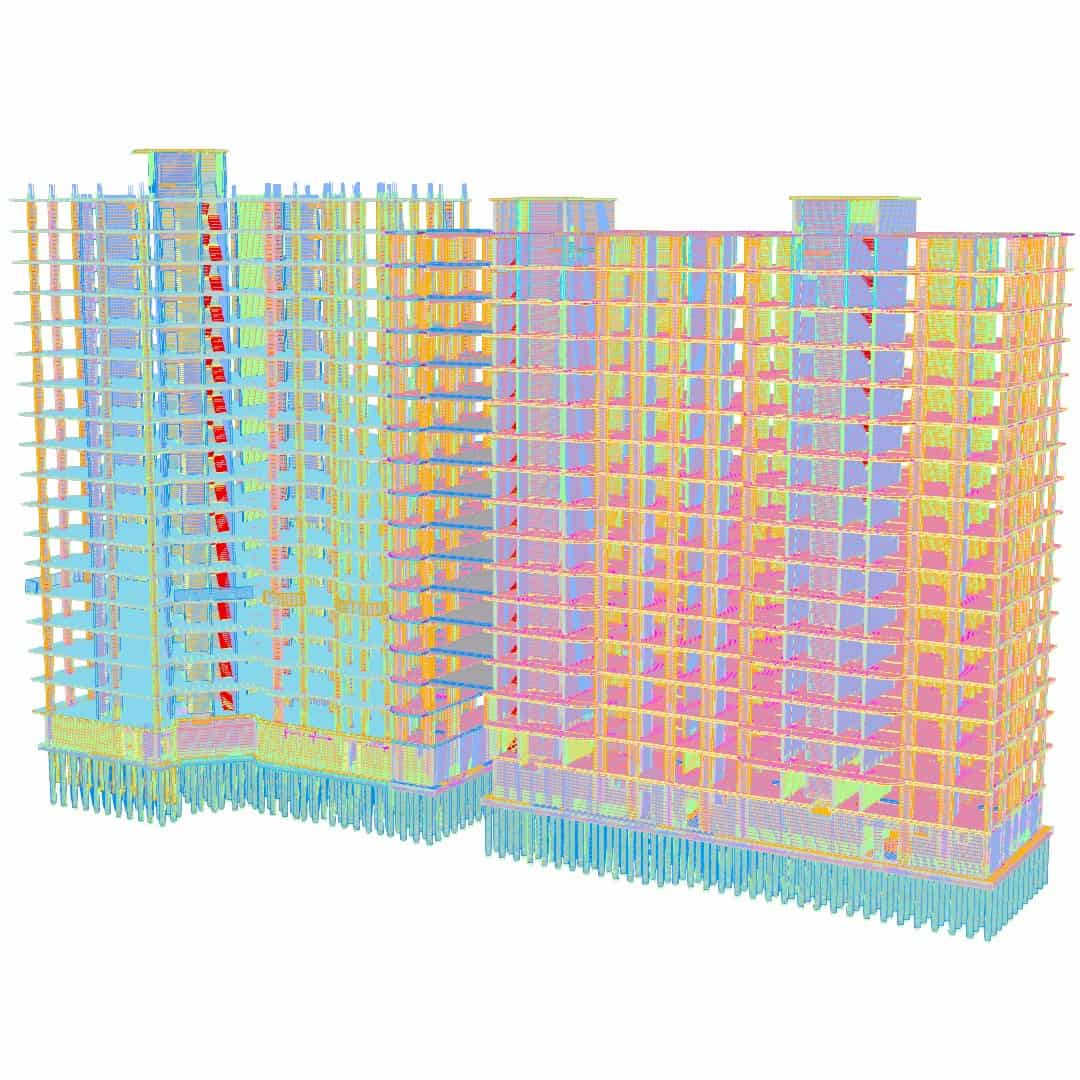

Унификация позволила также предусмотреть целый ряд вариантов решения основных конструкций зданий, в зависимости от их назначения. Получаемая BIM модель, с визуальной прогулкой по ней в 3Д модели, дает возможность увидеть все узлы сопряжения и сразу оценить всё здание, а также точно узнать расход стали, бетона и т.д.

Строительные процессы по назначению делятся:

- на заготовительные - направлены на заготовку материальных элементов на специализированных предприятиях, (базе комплектации), но также и в условиях стройплощадки и обеспечивают строящийся объект полуфабрикатами, деталями и изделиями.

- транспортные, которые заключаются в доставке материалов и конструкций на строительную площадку, а также (при необходимости) в перевозке их внутри стройплощадки Транспортным процессам обычно сопутствуют процессы погрузки, разгрузки и складирования;

- подготовительные, предшествуют выполнению монтажно-укладочных процессов и направлены на подготовку строительных конструкций к установке Обеспечивают их эффективное выполнение.

- монтажно-укладочные, или основные строительные процессы, в результате выполнения которых образуется конечная строительная продукция и заключаются в переработке, изменении формы или придании новых качеств материальным элементам строительных процессов.

Монтажно-укладочные процессы делятся на ведущие и совмещенные.

Ведущие процессы входят в непрерывную технологическую цепь производства и определяют развитие и продолжительность строительства объекта.
Совмещенные процессы, технологически непосредственно не связанные с ведущими процессами, могут выполняться параллельно с ними. Совмещение процессов (при строгом соблюдении правил безопасности труда рабочих) позволяет значительно сократить продолжительность строительства.
По степени сложности строительные процессы подразделяются на простые и комплексные, а по степени механизации - на ручные, механизированные и автоматизированные.
Механизированные процессы выполняют с помощью машин. Рабочие здесь лишь управляют машинами и обслуживают их.
Полумеханизированные процессы характеризуются тем, что в них наряду с машинами используют ручной труд.
Ручные процессы выполняют с помощью инструментов.

Раздел КЖ напрямую выстраивается от полученных данных, которые отображены в инженерно-геологическом отчёте, особенно в части фундамента и других подземных частей строения. Проанализировав слои грунта на котором будет располагается будущее строение определяется тип фундамента и максимально возможная передаваемая нагрузка на грунт основания. В условиях окружающей застройки просчитываются влияния нового строительства на существующею застройку и проложенные подземные коммуникации. Как правило тип грунта и влияния на окружение накладывают ограничения на возможную передаваемую нагрузку от фундамента здания на грунт основания при невозможности его отсечения, например "стеной в грунте".

Зачастую, проектные организации ограничиваются в своих проектных решениях только использованием специальных бетонов с большим показателем W, рулонной и жидкой (путем обмазки) гидроизоляцией различных типов, проникающих составов.
При среднем сроке службы железобетонных конструкций, который составляет от 50лет и более этого явно недостаточно. Со временем, корни деревьев, бактерии, мох, просадка засыпного грунта с камнями во круг фундамента нарушает гидроизоляцию фундамента. В последствии происходят затопления подземных частей здания, что влечет за собой наложение через какое-то время больших денежных трат связанных с восстановлением гидроизоляционных свойств конструкции.
Этого можно избежать! Наши специалисты применят одновременно все способы гидроизоляции конструкции, там где это необходимо по собственной разработанной технологии проверенной временем, включая использование гидрошпонок и гидрофильной резины во всех швах железобетонной конструкции.

Опалубка - временная конструкция, предназначенная для придания будущей монолитной конструкции требуемой формы и геометрических размеров. Основным элементом опалубки является опалубочный щит.

Основные требования, предъявляемые к опалубкам:

• прочность и устойчивость опалубочной системы;
• палуба опалубки должна быть ровной, гладкой и не иметь щелей;
• оборачиваемость опалубки;
• технологичность опалубки.

Для изготовления монолитных конструкций применяются следующие виды опалубки:
Разборно-переставная щитовая опалубка:
- мелкощитовая;
- крупнощитовая.
Блочная опалубка:
- опалубочный блок;
- блок-форма.
Объемно-переставная опалубка.
Скользящая опалубка.
Катучая опалубка.
Несъемная опалубка.
Подъемно – переставная опалубка.

В зависимости от применяемых материалов опалубка подразделяется на металлическую, дощатую, фанерную и комбинированную.

Для возведения монолитных водопроводно-канализационных сооружений наибольшее распространение получили разборно-переставная и катучая опалубки.

Наиболее распространены разборно-переставная щитовая опалубка из отдельных щитов и поддерживающих их частей: ребер, схваток, стяжек. На высоте опалубочные щиты поддерживают стойки (одиночные или комплексные) с раскосами и связями, образуя леса. Технологический процесс устройства опалубки состоит в следующем: щиты опалубки устанавливают вручную или краном и закрепляют в проектном положении. После бетонирования и достижения бетоном прочности, допускающей распалубливание опалубочные и поддерживающие устройства снимают и переставляют на новую позицию.

Блочная опалубка – это пространственная конструкция, собираемая из стальных щитов на разъемных или шарнирных креплениях (опалубочные блоки) или на сварке (блок - формы).

Подъемно – переставная опалубка – состоит (на примере опалубки для возведения конических труб) из панелей наружной и щитовой внутренней опалубки, несущих колец (наружного и внутреннего) опорной рамы, механизмов радиального крепления наружной опалубки, рабочей площадки, наружных и внутренних лесов (подвесных). Применяется для возведения конструкций большой высоты постоянной и с изменяющейся геометрией поперечного сечения.

Объемно – переставная опалубка применяется при возведении стен и перекрытий зданий. Разделяют 2 вида: горизонтально перемещаемую (катучую) и вертикально перемещаемую.

Скользящую опалубку применяют при возведении силосов и рабочих башен, ядер жесткости и стен зданий повышенной этажности. В отличие от других, скользящая опалубка при перемещении по высоте не отделяется от бетонной конструкции, а скользит по ее поверхности, передвигаясь в процессе бетонирования при помощи подъемных устройств. Основными элементами являются: опалубочные шиты, домкратные рамы, домкратные стержни, домкраты, подвесные подмостки.

Несъемной (стационарной) опалубкой называют такую, которая после бетонирования основной конструкции не снимается, а остается в ее теле и работает вместе с ней, используется как гидроизоляционный, утепляющий, декоративный или облицовочный слой конструкции. Несъемную опалубку собирают в основном из ж/б и армоцементных плит, стальных листов и тканей стальной сетки.

Качество строительной продукции определяется качеством проекта, качеством строительных материалов и изделий и качеством производства СМР и является основным фактором, влияющим на экономичность и рентабельность законченного строительством объекта, обеспечивающим его надежность и долговечность.

Качество производства СМР регламентируется СНиП и др. документами, устанавливающими состав и порядок контроля, оформление скрытых работ, правила производства и приемки работ.

Скрытые работы – это те, которые в дальнейшем становятся недоступными для визуальной оценки (арматурные, гидроизоляционные и др.). Скрытые работы оформляются актами по установленной форме.

Контроль качества выполняют визуальным осмотром, натурным измерением линейных размеров, натурным методом испытаний, механическим, или разрушающим (деструктивным), и физическим, или неразрушающим (адеструктивным) методом.

Строительно-монтажные организации осуществляют внутренний контроль качества СМР. Заказчик выполняет технический надзор, следит за соблюдением строителями сроков работ, обеспечением качества, проверяет объем выполненных работ. Проектная организация осуществляет авторский надзор, контролирует соблюдение строителями проектных решений и качество выполнения СМР.

Воспользуйтесь нашими услугами и это позволит Вам экономить значительные денежные средства и выгодно отличатся от конкурентов - предлагая лучшие условия. Вы уверенно будите гарантировать своим клиентам сдачу жильё в срок, которое прослужит им долгие годы без дополнительных затрат на капитальные ремонты и устранения погрешностей при строительстве.
Мы просчитываем заранее и предвидим возможные недочеты, что бы избежать их, благодаря современным решениям унифицированного проектирования и строительства по BIM технологии, тем самым мы предоставляем лучшие гарантийные условия на рынке.
